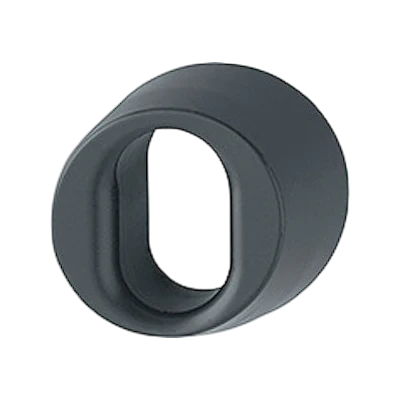

Produktbeskrivning för cylinderring ASSA för oval enkelcylinder på utsidan av dörren

Denna cylinderring är speciellt framtagen för Gör-det-själv-marknaden. Med en unik design minimeras antalet höjder på cylinderringen till 3 olika höjder. Detta gör att det blir enklare att hitta rätt storlek för varje dörr. Cylindern bör inte sticka ut mer än 2 mm från cylinderringen. Kan monteras med envägsskruv för kontrollerad demontering.

Material: Mässing.
Ytbehandling: Mattsvart (Mirus)
Höjd - Välj höjd på cylinderringen (6-11 mm, 11-16 mm eller 16-21 mm)
Cylinderringen är 56 mm bred (totalt) och bygger ca 10 mm i bredden från låscylindern.

Beräkna rätt höjd för cylinderringen

Cylindermått

Höjden på cylinderringen ska motsvara hur mycket låscylindern sticker ut från dörren (D-mått på ritningen).

Om låscylindern redan är monterad kan man enkelt mäta D-måttet med en tumstock eller ett måttband.
Om låscylindern inte är monterad än, kan man antingen kolla upp rätt höjd på cylinderringen direkt i tabellen nedan, alternativt kan man räkna ut höjden själv, lär mer nedan.

Viktiga mått:

A - Dörrens tjocklek
B - Avstånd från dörrens utsida till centrum av låshuset
D - Avstånd från dörrens utsida till cylindern yttre kant

Tabell för rätt höjd för ovala låscylinder till utsidan

Ta B-måttet för att se vilken höjd på cylinderring som rekommenderas. Denna tabell gäller för ovala låscylinder med en längd på 31 mm, till exempel ASSA 1201, ASSA 1301 och ASSA 701.

B-mått	D-mått	Rek höjd på cylinderring	Förlängningsdel	Längd på cylinderskruv
18 - 20 mm	20 - 22 mm	21 mm	Behövs ej	28 mm
20 - 23 mm	17 - 20 mm	18 mm	Behövs ej	28 mm
22 - 25 mm	15 - 18 mm	16 mm	Behövs ej	28 mm
25 - 28 mm	12 - 15 mm	13 mm	Behövs ej	28 mm
27 - 30 mm	10 - 13 mm	11 mm	Behövs ej	28 mm
30 - 33 mm	7 - 10 mm	8 mm	Behövs ej	28 mm
32 - 35 mm	5 - 8 mm	6 mm	Behövs ej	28 mm
33 - 36 mm	12 - 15 mm	13 mm	8 mm	63 mm
35 - 38 mm	10 - 13 mm	11 mm	8 mm	63 mm
38 - 45 mm	3 - 10 mm	8 mm	8 mm	63 mm
40 - 43 mm	9,5 - 12,5 mm	11 mm	12,5 mm	63 mm
43 - 46 mm	6,5 - 9,5 mm	8 mm	12,5 mm	63 mm
45 - 48 mm	3,5 - 7,5 mm	6 mm	12,5 mm	63 mm

Egen beräkning av höjd för cylinderring

Om låscylindern inte redan är monterad, kan du enkelt räkna fram höjden på följande sätt:

Ta reda på B-måttet på din dörr genom att mäta från centrum/mitten på skruven i låshuset till ytterkanten av dörrbladets utsida. Om låshuset sitter centrerad i dörren, är B-måttet halva A-måttet (dörrens tjocklek).
Ta reda på hur lång låscylindern är. ASSA ovala låscylindrar är 31 mm långa.
Subtrahera B-måttet från låscylinderns längd och addera låshusets halva tjocklek (i regel 9 mm). D-måttet är alltså låscylinderns längd - B-måttet + 9 mm.

Exempel:

B-måttet är 22 mm.
Oval låscylinderns längd är 31 mm.
D-måttet blir då 31 mm - 22 mm + 9 mm = 18 mm
Svar: Låscylindern sticker ut 18 mm på dörrens utsida.

Välj sedan passande intervall för höjden av cylinderringen, i exemplet ovan är alltså rätt höjd på cylinderringen 18 mm. Om måttet du får fram är mindre än den lägsta tillgängliga höjden behöver du komplettera med en cylinderförlängare.
